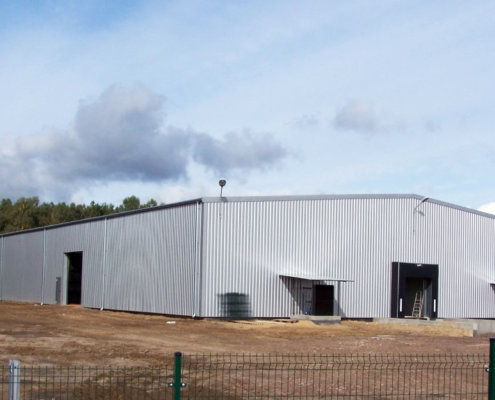

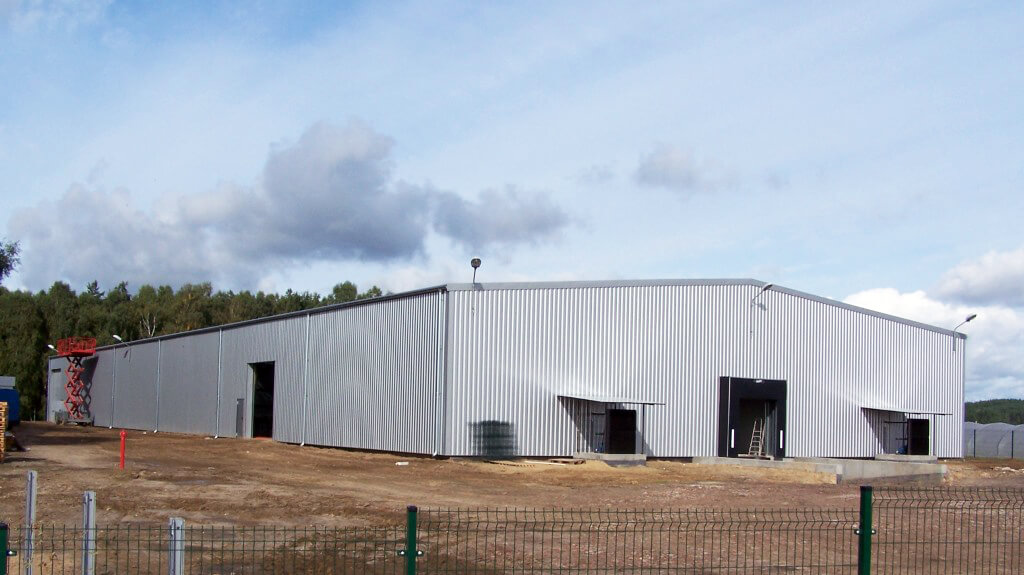

HALE STALOWE typu „Z”

Opis projektu hali:

Hala zaprojektowana jako ramowa o rozpiętości 9,0m, w konstrukcji stalowej, ze stalowych wyrobów giętych na zimno, z obudową płytą warstwową. Rozstaw ram nośnych co 4,50m. Dach dwuspadowy o pochyleniu 20⁰. Wysokość hali w kalenicy h = 6,25m, w okapie 4,60m. Płatwie dachowe i rygle ścienne w płaszczyźnie zewnętrznej ram nośnych. Stężenia połaciowe i ścienne hali montować co 7 pole. Słupy i rygle ścian szczytowych montowane na zewnątrz skrajnych ram nośnych

Technologia:

Płatwie dachowe z Z 175x 2,5 o rozpiętości l_t = 4,50 m, w rozstawie max. 1,50m
Rygle ścian z Z 150x 1,5 w rozstawie max. 1,50m
Rygle i słupy ramy nośnej złożone z 2 Z 250x 2,0, mocowanych między sobą łącznikami gr. 5mm z L 40x 40 x4, w miejscach mocowania płatwi i rygli ścian
Rygle i słupy łączone w węzłach przeponami z 2 blach 6 x 240mm, na śruby
Ściąg M16 łączący węzły okapowe, podwieszony w strefie kalenicowej stężenia połaciowe i ścienne z kształtowników kapeluszowych 40x 40x 2,
Kotwienie blach stopowych słupów w stopach fundamentowych, na kotwy M20
Wszystkie elementy zabezpieczone antykorozyjnie

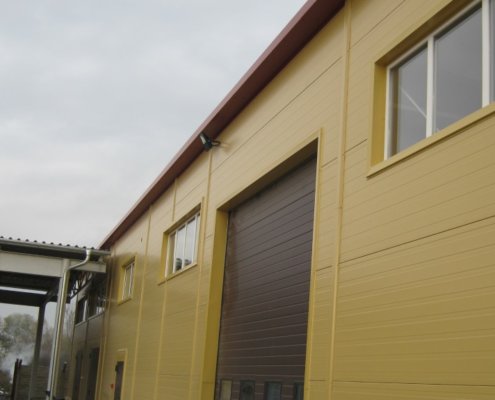

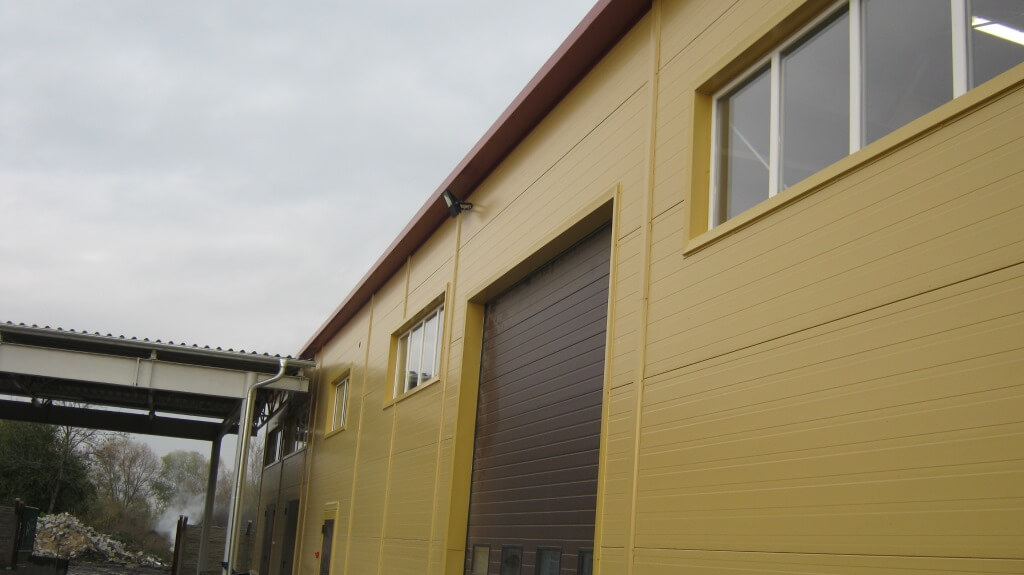

Pokrycie dachu i obudowa ścian, płytą warstwową

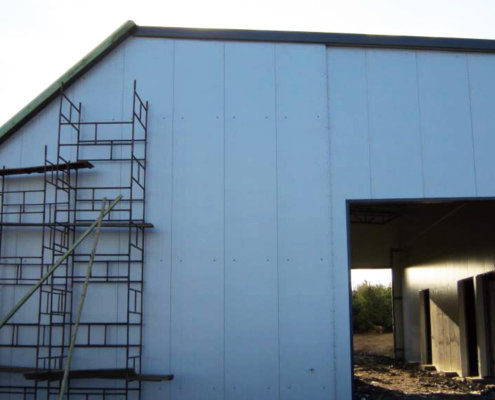

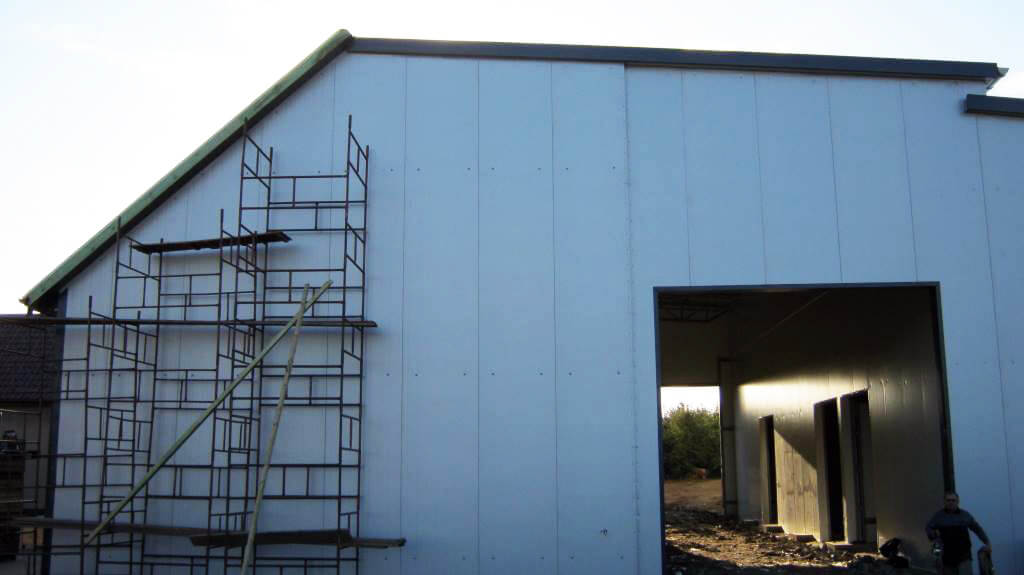

Słupy i rygle ścian szczytowych montowane zewnętrznie do ram skrajnych
Ściany szczytowe mogą zostać wyposażone w bramy segmentowe szerokości
max. 6,0m i wysokości max. 4,10m, z możliwością osadzenia drzwi wejściowych

Projekt hali 12 m

Hala zaprojektowana jako ramowa o rozpiętości 12,0m, w konstrukcji stalowej, ze stalowych wyrobów giętych na zimno, z obudową płytą warstwową. Rozstaw ram nośnych co 4,50m Dach dwuspadowy o pochyleniu 20⁰. Wysokość hali w kalenicy h = 6,75m, w okapie 4,60m. Płatwie dachowe i rygle ścienne w płaszczyźnie zewnętrznej ram nośnych. Stężenia połaciowe i ścienne hali montować co 7 pole. Słupy i rygle ścian szczytowych montowane na zewnątrz skrajnych ram nośnych.

Szerokość hali ( zewnętrze konstrukcji):
Rozstaw ram nośnych (podłużnie):
Wysokość ściany boczne:
Przewyższenie kalenicy:

12,00 m
4,50 m
do 4,60 m
2,16 m

Projekt hali 15 m

Hala zaprojektowana jako ramowa o rozpiętości 15,0m, w konstrukcji stalowej, ze stalowych wyrobów giętych na zimno, z obudową płytą warstwową. Rozstaw ram nośnych co 4,50m Dach dwuspadowy o pochyleniu 20⁰. Wysokość hali w kalenicy h = 7,35m, w okapie 4,60m. Płatwie dachowe i rygle ścienne w płaszczyźnie zewnętrznej ram nośnych. Stężenia połaciowe i ścienne hali montować co 7 pole. Słupy i rygle ścian szczytowych montowane na zewnątrz skrajnych ram

Szerokość hali ( zewnętrze konstrukcji):
Rozstaw ram nośnych (podłużnie):
Wysokość ściany boczne:
Przewyższenie kalenicy:

15,00 m
4,50 m
do 4,60 m
2,70 m

Projekt hali 18 m

Hala zaprojektowana jako ramowa o rozpiętości 18,0m, w konstrukcji stalowej, ze stalowych wyrobów giętych na zimno, z obudową płytą warstwową. Rozstaw ram nośnych co 4,50m Dach dwuspadowy o pochyleniu 20⁰. Wysokość hali w kalenicy h = 8,05m, w okapie 4,60m. Płatwie dachowe i rygle ścienne w płaszczyźnie zewnętrznej ram nośnych. Stężenia hali montować co 7 pole. Słupy i rygle ścian szczytowych montowane na zewnątrz skrajnych ram nośnych.
